Kubernetes教程(十六)---从 Service DNS 记录到 IP 地址，KubeDNS 工作原理

2023-02-25 00:00:00 约 8200 字预计阅读 17 分钟 - 次阅读

本文主要记录了 k8s 中的 kubedns 是如何工作的，如何将 service DNS 记录解析为 IP 地址的。包括 CoreDNS 如何解析请求的，具体的数据来源以及处理逻辑，同时 Pod 又是怎么知道要把 DNS 解析请求发送给 CoreDNS 的等等问题。

1. CoreDNS 与 KubeDNS

CoreDNS 是一个 Go 语言实现的 DNS Server，通过 链式插件(chains plugins) 实现的，因此用户可以很轻松的以添加插件的方式在实现自定义逻辑。同时 CoreDNS 也是一个 CNCF 的毕业项目，稳定性、可用性方面不用担心。

为什么需要 KubeDNS 组件

Kubernetes Service 通过虚拟 IP 地址或者节点端口为用户应用提供访问入口，然而这些 IP 地址和端口是动态分配的，实际项目中无法把一个可变的入口发布出去供用户访问。为了解决这个问题，Kubernetes 提供了内置的域名服务，用户定义的服务会自动获取域名，通过域名解析，可以对外向用户提供一个固定的服务访问地址。

最初 k8s 使用自定义组件 KubDNS 来实现，不过从 K8S 1.11 开始，K8S 已经使用 CoreDNS，替换 KubeDNS 来充当其 DNS 解析的重任。

为了搞清楚 k8s 中的 KubeDNS 组件工作原理，我们需要清楚下面两个问题：

1）CoreDNS 是如何解析请求的
- CoreDNS 怎么知道 service 域名和 clusterIP 或者 externalIP 的对应关系的，数据是从哪儿来的呢

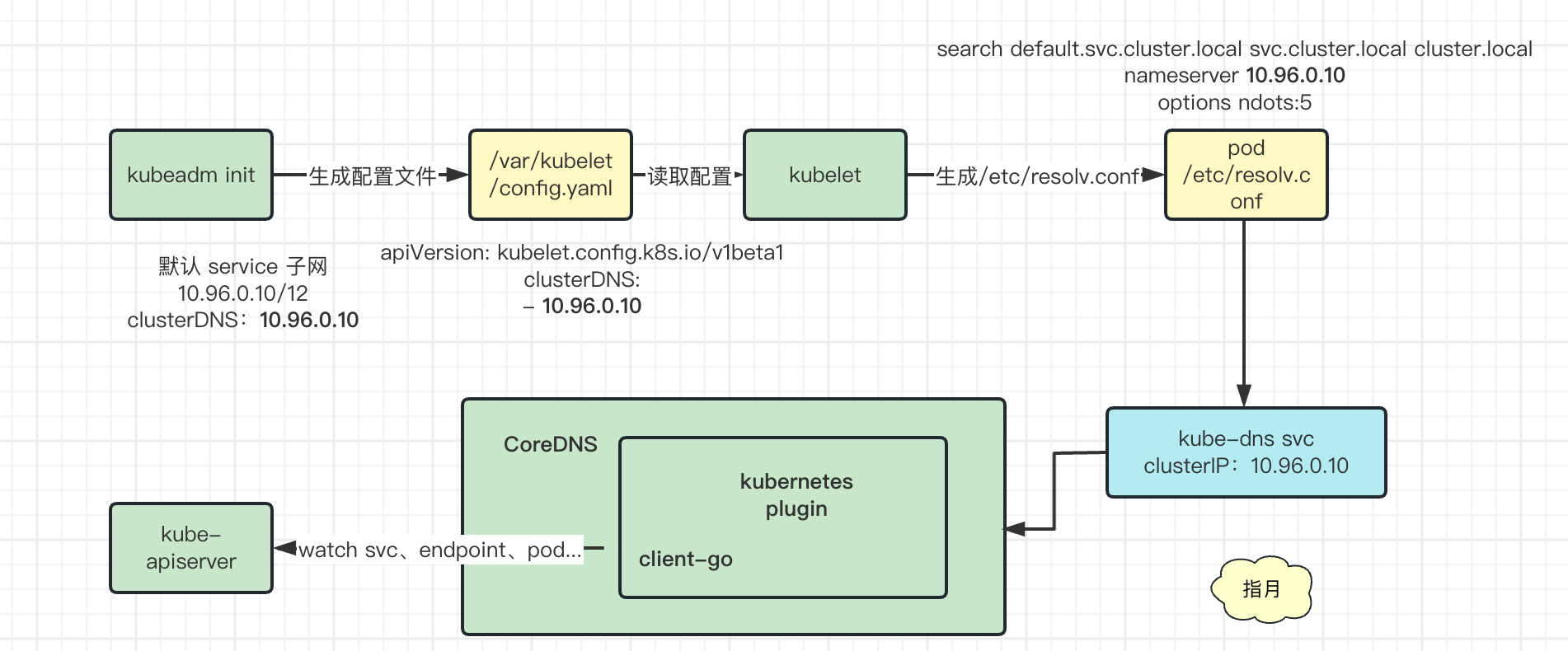

2）Pod 如何知道要把请求发给 CoreDNS
- Pod 里的 DNS 配置是怎么样的，又是什么时候生成的等等

首先我们需要一个 k8s 集群，单节点即可。

如果没有 k8s 环境的话可以参数这篇文章：Kubernetes教程(十一)—使用 KubeClipper 通过一条命令快速创建 k8s 集群，快速搭建一个。

2. CoreDNS 是如何解析请求的

Corefile

首先要从 CoreDNS 的配置文件，Corefile 说起。

集群搭建好后，里面会启动两个叫做 coredns 的 pod

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
[root@test ~]# kubectl -n kube-system get po
NAME                                       READY   STATUS    RESTARTS        AGE
calico-kube-controllers-6c557bcb96-kxlp8   1/1     Running   0               5d19h
calico-node-rd28x                          1/1     Running   0               5d19h
coredns-84798fc4bb-8rrzz                   1/1     Running   0               4d22h
coredns-84798fc4bb-sbtdr                   1/1     Running   0               4d22h
etcd-test                                  1/1     Running   0               5d19h
kc-kubectl-7f854bbd9b-mfdl7                1/1     Running   0               5d19h
kube-apiserver-test                        1/1     Running   0               5d19h
kube-controller-manager-test               1/1     Running   9 (2d12h ago)   5d19h
kube-proxy-2zcch                           1/1     Running   0               5d19h
kube-scheduler-test                        1/1     Running   9 (2d12h ago)   5d19h

可以看到在 kube-system namespace 下有两个 CoreDNS pod，而配置文件则来源于 Configmap，

1
2
3
4
5
6
7
8
9
[root@test ~]# kubectl -n kube-system get cm
NAME                                 DATA   AGE
calico-config                        4      5d19h
coredns                              1      5d19h
extension-apiserver-authentication   6      5d19h
kube-proxy                           2      5d19h
kube-root-ca.crt                     1      5d19h
kubeadm-config                       1      5d19h
kubelet-config-1.23                  1      5d19h

具体内容如下

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
[root@test ~]# kubectl -n kube-system get cm  coredns -oyaml
apiVersion: v1
data:
  Corefile: |-
    .:53 {
        errors
        health {
            lameduck 5s
        }
        ready
        kubernetes cluster.local in-addr.arpa ip6.arpa {
            pods insecure
            fallthrough in-addr.arpa ip6.arpa
            ttl 30
        }
        prometheus :9153
        forward . /etc/resolv.conf
        cache 10
        loop
        reload 10s
        loadbalance
    }
kind: ConfigMap
metadata:
  creationTimestamp: "2023-02-27T06:47:05Z"
  name: coredns
  namespace: kube-system
  resourceVersion: "187919"
  uid: 76f7a78f-70ce-4074-9660-aa317cc7c1c1

其中 data.Corefile 字段就是 CoreDNS 的配置文件，

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
.:53 {
        errors
        health {
            lameduck 5s
        }
        ready
        kubernetes cluster.local in-addr.arpa ip6.arpa {
            pods insecure
            fallthrough in-addr.arpa ip6.arpa
            ttl 30
        }
        prometheus :9153
        forward . /etc/resolv.conf
        cache 10
        loop
        reload 10s
        loadbalance
    }

具体内容大致解释一下：

.:53 表示在 53 端口监听服务,. 表示任意的域名都由该服务来处理
- 可以启动多个服务，因此需要用域名来区分，比如a.com:53、b.com:5300 就分别在不同端口启动了两个服务，每个服务只会处理各自域名下的 DNS 请求

后续大括号里的就是启动的插件，前面说过 CoreDNS 是链式插件组成的，而具体启动哪些插件则是由配置文件决定的。

比如 errors 则表示开启 errors 插件，用于记录错误，health 则开启健康检测插件，其他插件同理。

最重要的是 kubernetes 这个，开启了一个叫做 kubernetes 的插件。

这个就是 k8s 官方维护的一个 CoreDNS 插件，就是依靠该插件 CoreDNS 才实现了 KubeDNS 需要的功能，因此自然需要分析一下这个插件做了什么。

该插件源码存放在 coredns 仓库里，具体见plugin/kubernetes

Kubernetes 插件做了什么

CoreDNS 正是通过 kubernetes 插件实现了解析 k8s 集群内域名的功能。那么我们看下这个插件做了些什么事情。

剧透一下：该插件主要调用 k8s api 获取 service、endpoint 等信息，然后组装成 dns 格式数据用以处理客户端 dns 解析请求。

插件初始化

插件的初始化方法如下：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
// plugin/kubernetes/setup.go#33
func setup(c *caddy.Controller) error {
   // Do not call klog.InitFlags(nil) here.  It will cause reload to panic.
   klog.SetOutput(os.Stdout)
   // 检查了 corefile 中 kubernetes 配置的定义，并配置了一些缺省值
   k, err := kubernetesParse(c)
   if err != nil {
      return plugin.Error(pluginName, err)
   }
    // 启动了对 pod, service, endpoint 三种资源增、删、改的 watch，并注册了一些回调
    // 注意：pod 是否启动 watch 是根据配置文件中 pod 的值来决定的，如果值不是 verified 就不会启动 pod 的 watch
    // 这里的 watch 方法观测到变化后，仅仅只改变 dns.modified 这个值，它会将该值设置为当前时间戳
   onStart, onShut, err := k.InitKubeCache(context.Background())
   if err != nil {
      return plugin.Error(pluginName, err)
   }
   if onStart != nil {
      c.OnStartup(onStart)
   }
   if onShut != nil {
      c.OnShutdown(onShut)
   }
   // 添加插件到插件链里
   dnsserver.GetConfig(c).AddPlugin(func(next plugin.Handler) plugin.Handler {
      k.Next = next
      return k
   })

   // get locally bound addresses
   c.OnStartup(func() error {
      k.localIPs = boundIPs(c)
      return nil
   })

   return nil
}

以下这三个方法就是 watch 资源时的回调

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
//plugin/kubernetes/controller.go#563
func (dns *dnsControl) Add(obj interface{})               { dns.updateModified() }
func (dns *dnsControl) Delete(obj interface{})            { dns.updateModified() }
func (dns *dnsControl) Update(oldObj, newObj interface{}) { dns.detectChanges(oldObj, newObj) }

// updateModified set dns.modified to the current time.
func (dns *dnsControl) updateModified() {
   unix := time.Now().Unix()
   atomic.StoreInt64(&dns.modified, unix)
}

// updateExtModified set dns.extModified to the current time.
func (dns *dnsControl) updateExtModifed() {
   unix := time.Now().Unix()
   atomic.StoreInt64(&dns.extModified, unix)
}

// detectChanges detects changes in objects, and updates the modified timestamp
func (dns *dnsControl) detectChanges(oldObj, newObj interface{}) {
   // If both objects have the same resource version, they are identical.
   if newObj != nil && oldObj != nil && (oldObj.(meta.Object).GetResourceVersion() == newObj.(meta.Object).GetResourceVersion()) {
      return
   }
   obj := newObj
   if obj == nil {
      obj = oldObj
   }
   switch ob := obj.(type) {
   case *object.Service:
      imod, emod := serviceModified(oldObj, newObj)
      if imod {
         dns.updateModified()
      }
      if emod {
         dns.updateExtModifed()
      }
   case *object.Pod:
      dns.updateModified()
   case *object.Endpoints:
      if !endpointsEquivalent(oldObj.(*object.Endpoints), newObj.(*object.Endpoints)) {
         dns.updateModified()
      }
   default:
      log.Warningf("Updates for %T not supported.", ob)
   }
}

可以看到，不管是 add、update 还是 delete，最终都是调用 updateModified 或者 updateExtModifed 方法来修改对应字段，并没有把新的 svc 或者 endpoint 这些记录下来。

按照正常情况不是应该 watch 变化，然后在内存里维护一份数据，用于在外部 DNS 请求时查询吗。

实际上这里也存了，不过是复用了 client-go 中的 informer 机制，informer 会在内存中存储 watch 的对象，因此 service、endpoint、pod 这些数据内存里都是有的，插件这边就不用额外存一份了。

准确的说是 client-go 中的 Indexer 组件，它已经将所有 watch 的对象在本地内存中存储了一份。

如何处理解析请求

插件里使用 Services 方法来处理所有接收到的 DNS 请求：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
// plugin/kubernetes/kubernetes.go#95
func (k *Kubernetes) Services(ctx context.Context, state request.Request, exact bool, opt plugin.Options) (svcs []msg.Service, err error) {
   // We're looking again at types, which we've already done in ServeDNS, but there are some types k8s just can't answer.
   switch state.QType() {
   // 如果是插件 DNS 服务版本的话就返回编译时的版本号
   case dns.TypeTXT:
      // 1 label + zone, label must be "dns-version".
      t, _ := dnsutil.TrimZone(state.Name(), state.Zone)

      segs := dns.SplitDomainName(t)
      if len(segs) != 1 {
         return nil, nil
      }
      if segs[0] != "dns-version" {
         return nil, nil
      }
      svc := msg.Service{Text: DNSSchemaVersion, TTL: 28800, Key: msg.Path(state.QName(), coredns)}
      return []msg.Service{svc}, nil
   // 如果查询的是 NS 类型记录，就返回 CoreDNS service 自身在集群里的记录
   case dns.TypeNS:
      // We can only get here if the qname equals the zone, see ServeDNS in handler.go.
      nss := k.nsAddrs(false, state.Zone)
      var svcs []msg.Service
      for _, ns := range nss {
         if ns.Header().Rrtype == dns.TypeA {
            svcs = append(svcs, msg.Service{Host: ns.(*dns.A).A.String(), Key: msg.Path(ns.Header().Name, coredns), TTL: k.ttl})
            continue
         }
         if ns.Header().Rrtype == dns.TypeAAAA {
            svcs = append(svcs, msg.Service{Host: ns.(*dns.AAAA).AAAA.String(), Key: msg.Path(ns.Header().Name, coredns), TTL: k.ttl})
         }
      }
      return svcs, nil
   }

   if isDefaultNS(state.Name(), state.Zone) {
      nss := k.nsAddrs(false, state.Zone)
      var svcs []msg.Service
      for _, ns := range nss {
         if ns.Header().Rrtype == dns.TypeA && state.QType() == dns.TypeA {
            svcs = append(svcs, msg.Service{Host: ns.(*dns.A).A.String(), Key: msg.Path(state.QName(), coredns), TTL: k.ttl})
            continue
         }
         if ns.Header().Rrtype == dns.TypeAAAA && state.QType() == dns.TypeAAAA {
            svcs = append(svcs, msg.Service{Host: ns.(*dns.AAAA).AAAA.String(), Key: msg.Path(state.QName(), coredns), TTL: k.ttl})
         }
      }
      return svcs, nil
   }
   // 到这里才正式开始解析 DNS 请求
   s, e := k.Records(ctx, state, false)

   // SRV for external services is not yet implemented, so remove those records.

   if state.QType() != dns.TypeSRV {
      return s, e
   }

   internal := []msg.Service{}
   for _, svc := range s {
      if t, _ := svc.HostType(); t != dns.TypeCNAME {
         internal = append(internal, svc)
      }
   }

   return internal, e
}

Record 方法如下：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
// plugin/kubernetes/kubernetes.go#370
func (k *Kubernetes) Records(ctx context.Context, state request.Request, exact bool) ([]msg.Service, error) {
   // 将请求数据解析为service、namespace 之类的格式
   r, e := parseRequest(state.Name(), state.Zone)
   if e != nil {
      return nil, e
   }
   // 数据异常直接返回
   if r.podOrSvc == "" {
      return nil, nil
   }

   if dnsutil.IsReverse(state.Name()) > 0 {
      return nil, errNoItems
   }

   if !k.namespaceExposed(r.namespace) {
      return nil, errNsNotExposed
   }
   // 查询 pod
   if r.podOrSvc == Pod {
      pods, err := k.findPods(r, state.Zone)
      return pods, err
   }
   // 查询 svc
   services, err := k.findServices(r, state.Zone)
   return services, err
}

可以看到，record方法中根据请求是查询 pod 还是查询 service 分别调用了不同的方法。

pod 的查询方法如下：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
// plugin/kubernetes/kubernetes.go#412
func (k *Kubernetes) findPods(r recordRequest, zone string) (pods []msg.Service, err error) {
   if k.podMode == podModeDisabled {
      return nil, errNoItems
   }

   namespace := r.namespace
   if !k.namespaceExposed(namespace) {
      return nil, errNoItems
   }

   podname := r.service

   // handle empty pod name
   if podname == "" {
      if k.namespaceExposed(namespace) {
         // NODATA
         return nil, nil
      }
      // NXDOMAIN
      return nil, errNoItems
   }

   zonePath := msg.Path(zone, coredns)
   ip := ""
   if strings.Count(podname, "-") == 3 && !strings.Contains(podname, "--") {
      ip = strings.ReplaceAll(podname, "-", ".")
   } else {
      ip = strings.ReplaceAll(podname, "-", ":")
   }

   if k.podMode == podModeInsecure {
      if !k.namespaceExposed(namespace) { // namespace does not exist
         return nil, errNoItems
      }

      // If ip does not parse as an IP address, we return an error, otherwise we assume a CNAME and will try to resolve it in backend_lookup.go
      if net.ParseIP(ip) == nil {
         return nil, errNoItems
      }

      return []msg.Service{{Key: strings.Join([]string{zonePath, Pod, namespace, podname}, "/"), Host: ip, TTL: k.ttl}}, err
   }

   // PodModeVerified
   err = errNoItems

   for _, p := range k.APIConn.PodIndex(ip) {
      // check for matching ip and namespace
      if ip == p.PodIP && match(namespace, p.Namespace) {
         s := msg.Service{Key: strings.Join([]string{zonePath, Pod, namespace, podname}, "/"), Host: ip, TTL: k.ttl}
         pods = append(pods, s)

         err = nil
      }
   }
   return pods, err
}

service 查询方法如下

  1
  2
  3
  4
  5
  6
  7
  8
  9
 10
 11
 12
 13
 14
 15
 16
 17
 18
 19
 20
 21
 22
 23
 24
 25
 26
 27
 28
 29
 30
 31
 32
 33
 34
 35
 36
 37
 38
 39
 40
 41
 42
 43
 44
 45
 46
 47
 48
 49
 50
 51
 52
 53
 54
 55
 56
 57
 58
 59
 60
 61
 62
 63
 64
 65
 66
 67
 68
 69
 70
 71
 72
 73
 74
 75
 76
 77
 78
 79
 80
 81
 82
 83
 84
 85
 86
 87
 88
 89
 90
 91
 92
 93
 94
 95
 96
 97
 98
 99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117

// findServices returns the services matching r from the cache.
func (k *Kubernetes) findServices(r recordRequest, zone string) (services []msg.Service, err error) {
   if !k.namespaceExposed(r.namespace) {
      return nil, errNoItems
   }

   // handle empty service name
   if r.service == "" {
      if k.namespaceExposed(r.namespace) {
         // NODATA
         return nil, nil
      }
      // NXDOMAIN
      return nil, errNoItems
   }

   err = errNoItems

   var (
      endpointsListFunc func() []*object.Endpoints
      endpointsList     []*object.Endpoints
      serviceList       []*object.Service
   )

   idx := object.ServiceKey(r.service, r.namespace)
   serviceList = k.APIConn.SvcIndex(idx)
   endpointsListFunc = func() []*object.Endpoints { return k.APIConn.EpIndex(idx) }

   zonePath := msg.Path(zone, coredns)
   for _, svc := range serviceList {
      if !(match(r.namespace, svc.Namespace) && match(r.service, svc.Name)) {
         continue
      }

      // If "ignore empty_service" option is set and no endpoints exist, return NXDOMAIN unless
      // it's a headless or externalName service (covered below).
      if k.opts.ignoreEmptyService && svc.Type != api.ServiceTypeExternalName && !svc.Headless() { // serve NXDOMAIN if no endpoint is able to answer
         podsCount := 0
         for _, ep := range endpointsListFunc() {
            for _, eps := range ep.Subsets {
               podsCount += len(eps.Addresses)
            }
         }

         if podsCount == 0 {
            continue
         }
      }

      // External service
      if svc.Type == api.ServiceTypeExternalName {
         s := msg.Service{Key: strings.Join([]string{zonePath, Svc, svc.Namespace, svc.Name}, "/"), Host: svc.ExternalName, TTL: k.ttl}
         if t, _ := s.HostType(); t == dns.TypeCNAME {
            s.Key = strings.Join([]string{zonePath, Svc, svc.Namespace, svc.Name}, "/")
            services = append(services, s)

            err = nil
         }
         continue
      }

      // Endpoint query or headless service
      if svc.Headless() || r.endpoint != "" {
         if endpointsList == nil {
            endpointsList = endpointsListFunc()
         }

         for _, ep := range endpointsList {
            if object.EndpointsKey(svc.Name, svc.Namespace) != ep.Index {
               continue
            }

            for _, eps := range ep.Subsets {
               for _, addr := range eps.Addresses {

                  // See comments in parse.go parseRequest about the endpoint handling.
                  if r.endpoint != "" {
                     if !match(r.endpoint, endpointHostname(addr, k.endpointNameMode)) {
                        continue
                     }
                  }

                  for _, p := range eps.Ports {
                     if !(matchPortAndProtocol(r.port, p.Name, r.protocol, p.Protocol)) {
                        continue
                     }
                     s := msg.Service{Host: addr.IP, Port: int(p.Port), TTL: k.ttl}
                     s.Key = strings.Join([]string{zonePath, Svc, svc.Namespace, svc.Name, endpointHostname(addr, k.endpointNameMode)}, "/")

                     err = nil

                     services = append(services, s)
                  }
               }
            }
         }
         continue
      }

      // ClusterIP service
      for _, p := range svc.Ports {
         if !(matchPortAndProtocol(r.port, p.Name, r.protocol, string(p.Protocol))) {
            continue
         }

         err = nil

         for _, ip := range svc.ClusterIPs {
            s := msg.Service{Host: ip, Port: int(p.Port), TTL: k.ttl}
            s.Key = strings.Join([]string{zonePath, Svc, svc.Namespace, svc.Name}, "/")
            services = append(services, s)
         }
      }
   }
   return services, err
}

可以看到 pod 和 service 逻辑其实差不多，最终都是去 client-go 的 Indexer 缓存里查数据并返回，比如 service 是这样从 Indexer 里拿数据的：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
func (dns *dnsControl) SvcIndex(idx string) (svcs []*object.Service) {
   os, err := dns.svcLister.ByIndex(svcNameNamespaceIndex, idx)
   if err != nil {
      return nil
   }
   for _, o := range os {
      s, ok := o.(*object.Service)
      if !ok {
         continue
      }
      svcs = append(svcs, s)
   }
   return svcs
}

拿到数据后就组装成 DNS resp 格式的数据返回即可。

客户端请求数据里面包含了 serviceName、namespace 等信息，Kubernetes 插件就根据这些信息去 Indexer 中查询拿到对应的 endpoint 组装后返回即可。

这也解释了为什么 service 的 dns 记录必须要按照 <podName>.<serviceName>.<namesapce>.svc.cluster.local 这个规范来，因为 coredns 这边就是这样解析的。
只有按照该规范请求过来，Kubernetes 插件才能从中提取出 podName、serviceName、namespace 等信息，然后才能拿到具体的数据返回。

小结

Kubernetes 插件主要在插件启动时启动了 servide、endpoint、pod（根据配置文件可选）的 Controller，然后复用了 client-go 中的 informer 机制以缓存数据。

处理 DNS 解析请求时，首先根据请求数据解析出 service、namespace、pod 等信息，然后从 client-go 中的 Indexer 本地缓存里拿数据组装后响应给客户端。

3. Pod 如何知道要把请求发给 CoreDNS

Pod DNSConfig

首先我们看一下 pod 里的 dns 配置。

先随便启动一个 pod

1
kubectl create deployment nginx --image nginx

等到 pod 启动后，用 exec 命令看一下 pod 里的 dnsConfig：

1
2
3
4
5
6
7
[root@test ~]# k get po
NAME                     READY   STATUS    RESTARTS   AGE
nginx-85b98978db-mttqh   1/1     Running   0          77s
[root@test ~]# kubectl exec -it nginx-85b98978db-mttqh -- cat /etc/resolv.conf
search default.svc.cluster.local svc.cluster.local cluster.local
nameserver 10.96.0.10
options ndots:5

search default.svc.cluster.local svc.cluster.local cluster.local：这一行定义了 DNS 搜索路径。当你在Pod内进行DNS查询时，系统会按照这个顺序逐个尝试，直到找到匹配的域名。例如，如果你在 Pod 内查询 example，系统首先尝试 example.default.svc.cluster.local，然后是 example.svc.cluster.local，最后是example.cluster.local。
nameserver 10.96.0.10：这一行指定了Pod中使用的DNS服务器的IP地址。在这个例子中，DNS 服务器的 IP 地址是 10.96.0.10，这是 Kubernetes 集群中的服务发现DNS服务器的默认 IP 地址。
options ndots:5：这一行定义了一些 DNS 解析的选项。ndots:5 表示在进行非全名（非绝对域名 FQND）的 DNS 查询时，即：域名中的点数量比 ndots 配置值小时，系统会追加搜索路径，按照配置的search内容，依次添加相应的后缀直到获取到域名解析后的地址。如果通过添加了search之后还是找不到域名，则会按照一开始请求的域名进行解析。这有助于避免在短域名的查询中发生不必要的DNS搜索。

也就是说在 Pod 中的 resolve.conf 文件里指定了 nameserver 就是 10.96.0.10，那么 Pod 中发起的所有 DNS 请求都会发生到该 IP。

另外 search 字段中指定的搜索路径实际上就是 Service 对应的 DNS 格式，这也解释了为什么同 Namespace 下的 Service 可以直接通过名字访问，因为这里会自动进行补齐。

1
2
3
[root@test ~]# kubectl -n kube-system get svc kube-dns
NAME       TYPE        CLUSTER-IP   EXTERNAL-IP   PORT(S)                                    AGE
kube-dns   ClusterIP   10.96.0.10   <none>        53/UDP,53/TCP,9153/TCP   5d20h

也就是说根据这个配置，pod 中的 dns 请求会发给 CoreDNS。

那么问题来了，这个配置是哪儿来的呢？

配置来源

dnsPolicy

实际上 Pod 都可以指定一个叫做 dnsPolicy 的字段，用于配置 Pod 里的 DNS 策略。

DNS 策略可以逐个 Pod 来设定。目前 Kubernetes 支持以下特定 Pod 的 DNS 策略。这些策略可以在 Pod 规约中的 dnsPolicy 字段设置：

“Default”: Pod 从运行所在的节点继承名称解析配置。
“ClusterFirst”: 与配置的集群域后缀不匹配的任何 DNS 查询（例如 “www.kubernetes.io”）都会由 DNS 服务器转发到上游名称服务器。
“ClusterFirstWithHostNet”: 对于以 hostNetwork 方式运行的 Pod，应将其 DNS 策略显式设置为 “ClusterFirstWithHostNet"。否则，以 hostNetwork 方式和 "ClusterFirst" 策略运行的 Pod 将会做出回退至 "Default" 策略的行为。
“None”: 此设置允许 Pod 忽略 Kubernetes 环境中的 DNS 设置。Pod 会使用其 dnsConfig 字段所提供的 DNS 设置。

注意📢：对于使用 hostNetwork 的 Pod 必须指定策略为 ClusterFirstWithHostNet 才会将 Pod Nameserver 设置为 kube-dns，否则会直接基础 Node 上的解析配置(/etc/resolv.conf)。

之前没注意这个，踩坑里了，使用 hostNetwork 的 pod 无法解析 service 地址。

dnsConfig

pod 的 DNS 配置可让用户对 Pod 的 DNS 设置进行更多控制。

dnsConfig 字段是可选的，它可以与任何 dnsPolicy 设置一起使用。但是，当 Pod 的 dnsPolicy 设置为 “None” 时，必须指定 dnsConfig 字段。

用户可以在 dnsConfig 字段中指定以下属性：

nameservers：将用作于 Pod 的 DNS 服务器的 IP 地址列表。最多可以指定 3 个 IP 地址。当 Pod 的 dnsPolicy 设置为 “None” 时，列表必须至少包含一个 IP 地址，否则此属性是可选的。所列出的服务器将合并到从指定的 DNS 策略生成的基本名称服务器，并删除重复的地址。
searches：用于在 Pod 中查找主机名的 DNS 搜索域的列表。此属性是可选的。指定此属性时，所提供的列表将合并到根据所选 DNS 策略生成的基本搜索域名中。重复的域名将被删除。Kubernetes 最多允许 6 个搜索域。
options：可选的对象列表，其中每个对象可能具有 name 属性（必需）和 value 属性（可选）。此属性中的内容将合并到从指定的 DNS 策略生成的选项。重复的条目将被删除。

Demo 如下：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
apiVersion: v1
kind: Pod
metadata:
  namespace: default
  name: dns-example
spec:
  containers:
    - name: test
      image: nginx
  dnsPolicy: "None"
  dnsConfig:
    nameservers:
      - 192.0.2.1 # 这是一个示例
    searches:
      - ns1.svc.cluster-domain.example
      - my.dns.search.suffix
    options:
      - name: ndots
        value: "2"
      - name: edns0

也就是说只要我们将 dnsPolicy 配置为 None，然后就通过 dnsConfig 来自定义 pod 里的 /etc/resolv.conf 文件内容了。

当然了，一般这个我们都是用的默认值，不会去配置的。也就是说刚才我们在 nginx pod 里看到的数据是默认值，那么这些默认值是哪儿来的呢？

/etc/resolv.conf 是如何生成的

默认情况下 Pod 中的/etc/resolv.conf 内容大概就是这样的：

1
2
3
search default.svc.cluster.local svc.cluster.local cluster.local
nameserver 10.96.0.10
options ndots:5

这三部分参数来源分别如下：

search：根据namespace、service 名、cluster 域名生成
nameserver：根据 kubelet 配置 clusterDNS 生成
options：固定值

接下来就通过源码分析一下，具体生成逻辑。

生成内容：GetPodDNS

下面这个方法就是在给 Pod 配置 DNS：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
// pkg/kubelet/network/dns/dns.go#L384
// GetPodDNS returns DNS settings for the pod.
func (c *Configurer) GetPodDNS(pod *v1.Pod) (*runtimeapi.DNSConfig, error) {
	dnsConfig, err := c.getHostDNSConfig(c.ResolverConfig)
	if err != nil {
		return nil, err
	}
	// 首先获取类型，然后根据不同的配置，有不同的逻辑
	dnsType, err := getPodDNSType(pod)
	if err != nil {
		klog.ErrorS(err, "Failed to get DNS type for pod. Falling back to DNSClusterFirst policy.", "pod", klog.KObj(pod))
		dnsType = podDNSCluster // 没有指定就使用 DNSClusterFirst
	}
	switch dnsType {
	case podDNSNone:
		// DNSNone should use empty DNS settings as the base.
		dnsConfig = &runtimeapi.DNSConfig{}
	case podDNSCluster:
		if len(c.clusterDNS) != 0 {
			// For a pod with DNSClusterFirst policy, the cluster DNS server is
			// the only nameserver configured for the pod. The cluster DNS server
			// itself will forward queries to other nameservers that is configured
			// to use, in case the cluster DNS server cannot resolve the DNS query
			// itself.
			dnsConfig.Servers = []string{}
			for _, ip := range c.clusterDNS {
				dnsConfig.Servers = append(dnsConfig.Servers, ip.String())
			}
			dnsConfig.Searches = c.generateSearchesForDNSClusterFirst(dnsConfig.Searches, pod)
			dnsConfig.Options = defaultDNSOptions
			break
		}
		// clusterDNS is not known. Pod with ClusterDNSFirst Policy cannot be created.
		nodeErrorMsg := fmt.Sprintf("kubelet does not have ClusterDNS IP configured and cannot create Pod using %q policy. Falling back to %q policy.", v1.DNSClusterFirst, v1.DNSDefault)
		c.recorder.Eventf(c.nodeRef, v1.EventTypeWarning, "MissingClusterDNS", nodeErrorMsg)
		c.recorder.Eventf(pod, v1.EventTypeWarning, "MissingClusterDNS", "pod: %q. %s", format.Pod(pod), nodeErrorMsg)
		// Fallback to DNSDefault.
		fallthrough
	case podDNSHost:
		// When the kubelet --resolv-conf flag is set to the empty string, use
		// DNS settings that override the docker default (which is to use
		// /etc/resolv.conf) and effectively disable DNS lookups. According to
		// the bind documentation, the behavior of the DNS client library when
		// "nameservers" are not specified is to "use the nameserver on the
		// local machine". A nameserver setting of localhost is equivalent to
		// this documented behavior.
		if c.ResolverConfig == "" {
			for _, nodeIP := range c.nodeIPs {
				if utilnet.IsIPv6(nodeIP) {
					dnsConfig.Servers = append(dnsConfig.Servers, "::1")
				} else {
					dnsConfig.Servers = append(dnsConfig.Servers, "127.0.0.1")
				}
			}
			if len(dnsConfig.Servers) == 0 {
				dnsConfig.Servers = append(dnsConfig.Servers, "127.0.0.1")
			}
			dnsConfig.Searches = []string{"."}
		}
	}

	if pod.Spec.DNSConfig != nil {
		dnsConfig = appendDNSConfig(dnsConfig, pod.Spec.DNSConfig)
	}
	return c.formDNSConfigFitsLimits(dnsConfig, pod), nil
}

首先获取类型，然后根据不同的配置，有不同的逻辑,如果 Pod 配置里没有指定 dnsPolicy 就使用 DNSClusterFirst

1
2
3
4
5
6

	dnsType, err := getPodDNSType(pod)
	if err != nil {
		klog.ErrorS(err, "Failed to get DNS type for pod. Falling back to DNSClusterFirst policy.", "pod", klog.KObj(pod))
		dnsType = podDNSCluster //
	}

DNSClusterFirst 策略对应逻辑的核心部分：

1
2
3
4
5
6
			dnsConfig.Servers = []string{}
			for _, ip := range c.clusterDNS {
				dnsConfig.Servers = append(dnsConfig.Servers, ip.String())
			}
			dnsConfig.Searches = c.generateSearchesForDNSClusterFirst(dnsConfig.Searches, pod)
			dnsConfig.Options = defaultDNSOptions

Nameserver

nameserver 列表是根据 kubelet 配置的 clusterDNS 参数生成的。

1
2
3
4
  dnsConfig.Servers = []string{}
  for _, ip := range c.clusterDNS {
    dnsConfig.Servers = append(dnsConfig.Servers, ip.String())
  }

查看一下 kubelet 的配置文件：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
[root@test ~]# cat /var/lib/kubelet/config.yaml
apiVersion: kubelet.config.k8s.io/v1beta1
authentication:
  anonymous:
    enabled: false
  webhook:
    cacheTTL: 0s
    enabled: true
  x509:
    clientCAFile: /etc/kubernetes/pki/ca.crt
authorization:
  mode: Webhook
  webhook:
    cacheAuthorizedTTL: 0s
    cacheUnauthorizedTTL: 0s
cgroupDriver: systemd
clusterDNS:
- 10.96.0.10
clusterDomain: cluster.local
cpuManagerReconcilePeriod: 0s
evictionPressureTransitionPeriod: 0s
fileCheckFrequency: 0s
healthzBindAddress: 127.0.0.1
healthzPort: 10248
httpCheckFrequency: 0s
imageGCHighThresholdPercent: 85
imageGCLowThresholdPercent: 80
imageMinimumGCAge: 2m0s
kind: KubeletConfiguration
logging:
  flushFrequency: 0
  options:
    json:
      infoBufferSize: "0"
  verbosity: 0
memorySwap: {}
nodeStatusReportFrequency: 0s
nodeStatusUpdateFrequency: 0s
rotateCertificates: true
runtimeRequestTimeout: 0s
shutdownGracePeriod: 0s
shutdownGracePeriodCriticalPods: 0s
staticPodPath: /etc/kubernetes/manifests
streamingConnectionIdleTimeout: 0s
syncFrequency: 3s
volumeStatsAggPeriod: 1m0s

里面正好有一个叫做 clusterDNS 的字段，值刚好也是 10.96.0.10。

到这里基本可以证实我们的猜想了，pod 里的这个值是由 kubelet 配置的，不过还是翻下源码确认一下。

Search 域

然后调用generateSearchesForDNSClusterFirst 方法生成 Search 域：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
// pkg/kubelet/network/dns/dns.go#L164
func (c *Configurer) generateSearchesForDNSClusterFirst(hostSearch []string, pod *v1.Pod) []string {
	if c.ClusterDomain == "" {
		return hostSearch
	}

	nsSvcDomain := fmt.Sprintf("%s.svc.%s", pod.Namespace, c.ClusterDomain)
	svcDomain := fmt.Sprintf("svc.%s", c.ClusterDomain)
	clusterSearch := []string{nsSvcDomain, svcDomain, c.ClusterDomain}

	return omitDuplicates(append(clusterSearch, hostSearch...))
}

可以看到，生成的 Search 域固定会包含 nsSvc、svc、cluster 这三个。

Options

最后则是指定 options，而这个 defaultDNSOptions 就只包含了 ndots 配置：

1
2
3
4
var (
	// The default dns opt strings.
	defaultDNSOptions = []string{"ndots:5"}
)

至此，我们已经得到了完整的 resolv.conf 的内容，接下来就是把这部分内容挂载到 Pod 里。

挂载进 Pod：SetupDNSinContainerizedMounter

最后则是上面生成的配置挂载到 Pod 里，相关代码如下：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
// pkg/kubelet/network/dns/dns.go#430
// SetupDNSinContainerizedMounter replaces the nameserver in containerized-mounter's rootfs/etc/resolv.conf with kubelet.ClusterDNS
func (c *Configurer) SetupDNSinContainerizedMounter(mounterPath string) {
   resolvePath := filepath.Join(strings.TrimSuffix(mounterPath, "/mounter"), "rootfs", "etc", "resolv.conf")
   dnsString := ""
   for _, dns := range c.clusterDNS {
      dnsString = dnsString + fmt.Sprintf("nameserver %s\n", dns)
   }
   if c.ResolverConfig != "" {
      f, err := os.Open(c.ResolverConfig)
      if err != nil {
         klog.ErrorS(err, "Could not open resolverConf file")
      } else {
         defer f.Close()
         _, hostSearch, _, err := parseResolvConf(f)
         if err != nil {
            klog.ErrorS(err, "Error for parsing the resolv.conf file")
         } else {
            dnsString = dnsString + "search"
            for _, search := range hostSearch {
               dnsString = dnsString + fmt.Sprintf(" %s", search)
            }
            dnsString = dnsString + "\n"
         }
      }
   }
   if err := ioutil.WriteFile(resolvePath, []byte(dnsString), 0600); err != nil {
      klog.ErrorS(err, "Could not write dns nameserver in the file", "path", resolvePath)
   }
}

内容也很简单，就是在启动 pod，mount rootfs 的时候，根据前面的内容生成一个 /etc/resolv.conf 并替换进去。

至此，pod 中的 DNS 请求为什么会发给 CoreDNS 就很清晰了。

为什么是 10.96.0.10

不过可能大家还有一个疑问，怎么 coredns 的 clusterIP 每次都是 10.96.0.10 呢。实际上这只是 kubeadm 里的一个默认值罢了。

因为现在大家都是使用 kubeadm 来搭的集群，所以创建出来发现 coredns 的 clusterIP 每次都是 10.96.0.10 。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
// cmd/kubeadm/app/componentconfigs/kubelet.go#129
func (kc *kubeletConfig) Default(cfg *kubeadmapi.ClusterConfiguration, _ *kubeadmapi.APIEndpoint, nodeRegOpts *kubeadmapi.NodeRegistrationOptions) {
   const kind = "KubeletConfiguration"

   if kc.config.FeatureGates == nil {
      kc.config.FeatureGates = map[string]bool{}
   }

   if kc.config.StaticPodPath == "" {
      kc.config.StaticPodPath = kubeadmapiv1.DefaultManifestsDir
   } else if kc.config.StaticPodPath != kubeadmapiv1.DefaultManifestsDir {
      warnDefaultComponentConfigValue(kind, "staticPodPath", kubeadmapiv1.DefaultManifestsDir, kc.config.StaticPodPath)
   }

   clusterDNS := ""
   dnsIP, err := constants.GetDNSIP(cfg.Networking.ServiceSubnet)
   if err != nil {
      clusterDNS = kubeadmapiv1.DefaultClusterDNSIP
   } else {
      clusterDNS = dnsIP.String()
   }

   if kc.config.ClusterDNS == nil {
      kc.config.ClusterDNS = []string{clusterDNS}
   } else if len(kc.config.ClusterDNS) != 1 || kc.config.ClusterDNS[0] != clusterDNS {
      warnDefaultComponentConfigValue(kind, "clusterDNS", []string{clusterDNS}, kc.config.ClusterDNS)
   }

   if kc.config.ClusterDomain == "" {
   kc.config.ClusterDomain = cfg.Networking.DNSDomain
   } else if cfg.Networking.DNSDomain != "" && kc.config.ClusterDomain != cfg.Networking.DNSDomain {
   warnDefaultComponentConfigValue(kind, "clusterDomain", cfg.Networking.DNSDomain, kc.config.ClusterDomain)
}
   // ....省略
 }

如果我们指定了 service 子网时，kubeadm 会根据子网拿到第一个 IP 作为 coreDNS 的 clusterIP，默认子网就是 10.96.0.10/12 ，所以我们拿到的 IP 也是 10.96.0.10。如果解析失败那就直接用 10.96.0.10：

1
2
DefaultServicesSubnet = "10.96.0.0/12"
DefaultClusterDNSIP = "10.96.0.10"

4. 小结

相信到这里的时候，文章开头的两个问题大家也有了答案：

1）CoreDNS 是如何解析请求的
- CoreDNS 收到的请求由 kubernetes 插件处理
- 数据来源：该插件借助 client-go 中的 Informer 机制，将所有 service、endpoint、pod 缓存到本地的 Indexer 缓存里
- 处理逻辑：DNS 请求时客户端按照<podName>.<serviceName>.<namesapce>.svc.cluster.local规范发起请求，Kubernetes插件则按照该规范解析出 podName、serviceName、namespace 等信息，然后从 Indexer 本地缓存里查询到具体数据并返回结果给客户端
2）Pod 中的 DNS 配置，Pod 怎么知道该向 CoreDNS 发送解析请求
- pod 里的 /etc/resolv.conf 中 nameserver 指向 10.96.0.10（coreDNS 默认 clusterIP），因此 pod 中的 DNS 请求会发送给 CoreDNS
- pod 中的 /etc/resolv.conf 由 kubelet 启动 pod 时根据 clusterDNS 字段生成
- Kubelet 配置中的 clusterDNS 字段来源于 kubelet 配置文件 /var/lib/kubelet/config.yaml
- /var/lib/kubelet/config.yaml 配置文件由 kubeadm 生成
- kubeadm 中的 clusterDNS 地址则是从 service 子网提取出来的，如果用户在 kubeadm init 时没有指定则使用默认值 10.96.0.10/12,此时提取到的 clusterDNS 就是 10.96.0.10。
  - 如果是用别的方式搭建的集群，这里可能会有所不同，不过最终都是根据 service 子网提取一个 ip 写入 kubelet 配置文件
  - 至于为什么访问 10.96.0.10 就访问到 CoreDNS 这个就是 service 的内容了,具体可以参考这篇文章 Kubernetes教程(四)—Service核心原理

整个流程大致如下：

../../../img/kubernetes/dns/k8s-pod-dns-workflow.png
